[화공안전기술사 고득점 기출문제 풀이, 65점] 126회 화공안전기술사 필기 3교시 3번(가스누출감지경보기의 설치장소 및 배치기준)

안녕하세요? 글쓰는 기술사 안행어사입니다.

126회 화공안전기술사 필기시험에서 고득점 했던 문제에 대하여
제가 서술했던 실제 답안을 공유해드리고자합니다. (본 문제는 서브노트는 따로 만들지 않았습니다.)
★ 시험지에 써져 있는 키워드를 토대로 실제 답안과 거의 유사하게 작성하였습니다.

기존 포스팅 했던 분진폭발의 조건과 위험성에 관한 제 답안은 아래의 링크를 참조하시면 됩니다.

<화공안전기술사 고득점 기출문제 풀이> 2022.04.11 - [기술사 이야기/공부이야기] - [화공안전기술사 고득점 기출문제 풀이, 61점] 126회 화공안전기술사 필기 4교시 5번(분진폭발의 조건과 위험성)



이 문제는 20년 12월에 ①kosha guide P-166-2020 “가스누출감지경보기 설치 및 유지보수에 관한 기술지침“ 이 개정됐을뿐더러 유사하게 ②화학물질관리법에 따른 유해화학물질 취급시설 검사 중 “유해화학물질 제조·사용시설 설치 및 관리에 관한 고시” [별표1]에서 검지·경보설비의 세부기준이 20년 12월에 개정되어 아주 출제가 유력했습니다.

다만, 문제상에서 산업안전보건기준에 관한 규칙을 언급하고 있으므로 안전보건규칙상에 있는 가스누출감지경보기에 대한 사항을 반드시 언급해야 했습니다.
- 제 생각에는 kosha guide 상에 있는 내용은 이 문제를 선택한 수험자라면 언급했을 것 같은데 안전보건규칙상에 있는 내용까지는 생각하지 못했을 가능성이 클 것 같습니다.

저는 ①kosha guide 뿐 아니라 ②안전보건규칙 상에 있는 가스누출감지 경보기에 대한 대략적인 내용을 언급한 점이 고득점한 이유라고 생각합니다. kosha guide를 보니 제가 빠트린 부분도 있습니다. 반드시 해당 kosha guide를 찾아봐 주세요.

[3교시 3번, 65점] 산업안전보건기준에 관한 규칙에 의하여 설치하는 가스누출감지경보기의 설치장소 및 배치기준에 대하여 설명하시오.

(답)
Ⅰ. 서론
1. 가스누출감지경보기는 인화성액체의 증기, 인화성 가스 등 누출시 ~~~ 화재폭발을 예방할수 있는 중요한 설비이다.
2. 보통 가스누출감지기는 LEL의 25% 또는 TWA 값을 기준으로 설정하며, 누출되는 가스의 비중 등에 따라 설치 위치가 결정된다.

Ⅱ. 산업안전보건기준에 관한 규칙 상 가스누출감지 경보기의 설치장소
1. 인화성액체의 증기, 인화성 가스 등에 의해 화재폭발 우려가 있는 장소에는 증기 및 가스를 감지하기 위하여 가스누출감지경보기를 설치하여야 한다. (0종, 1종 제외)
2. 변전실, 제어실 등에는 양압을 유지시켜야 하고, 환기설비 고장 및 재가동 시 제어실 등 내에 가스가 어느정도 존재하는지를 가스누출감지경보기 등으로 확인하여야 한다.
3. 0종 및 1종 폭발위험장소에서 방폭구조 전기기계기구를 설치한 경우에는 예외이다.
- 0종 및 1종은 가스누출감지경보기가 상시 울리기 때문

Ⅲ. kosha guide 상 가스누출감지 경보기의 설치 장소 및 배치기준
1. 펌프 등 가압발생장소 (배치 : 1개소 이상)
2. 충전시설 등 누출될 우려가 있는 장소 (배치 : 1개소 이상)
3. 현저한 발열반응 또는 부가적인 2차반응 등 특수반응설비 (배치 : 바닥면 둘레 10m 마다 1개 이상)
① 암모니아 2차개질로
② 아세틸렌 제조시설의 아세틸렌 수첨탑
③ 산화에틸렌 제조시설의 에틸렌, 산소 또는 공기와 반응기
④ 사이클로헥산 제조시설의 벤젠 수첨반응기 등
4. 특수반응설비 이외의 고온, 고압에 의한 과압우려장소 (배치 : 1개소 이상)
5. 저장탱크 등 (배치 : 1개소 이상)
6. 외부 : 풍향, 풍속, 가스 비중 고려한 장소 (배치 : 바닥면 둘레 20m 마다)
7. 내부 : 가스의 비중 고려 (공기보다 무거움 : 하부 / 가벼움 : 상부) (배치 : 바닥면 둘레 10m 마다)
8. 가열로, 보일러 등 (배치 : 바닥면 둘레 20m 마다)

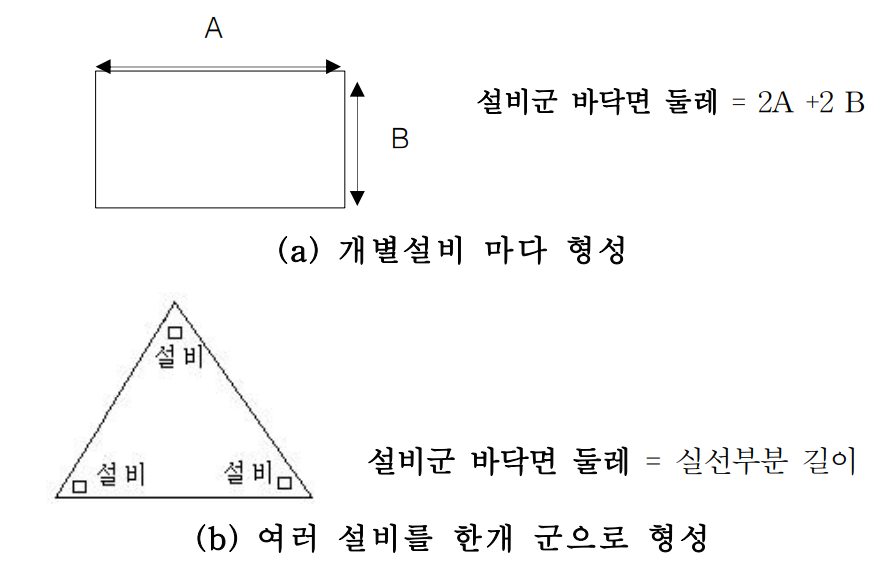

Ⅳ. 배치기준

Ⅴ. 현장 관계자의 의견
1. 가스누출감지경보기는 ~~~ 화재폭발을 예방할 수 있는~~ 아주 중요함.
2. 누출감지경보기는 센서오염 등으로 오작동을 유발할 수 있으며, 주기적으로 센서교체 및 검교정이 되어야 함. 법적으로 검교정 주기를 강제하고 있지는 않기 때문에 사업장 자체적으로 신뢰성을 위하여 검교정 계획등을 철저히 마련하여야 함.(이런식으로 쓴 것 같습니다.). 끝.


제 답안을 대략적으로 작성해보았습니다. kosha guide 상의 내용은 대부분 기술하였지만 일부 빼먹은 내용이 있습니다.
그래도 이 답안이 65점을 맞았다는 것은 분명 다른 수험자와는 차별화된 답안이 나왔기 때문이라고 생각합니다.
예비기술사님의 서브노트와 비교해보십시오.

답안을 추가적으로 작성하실 분들은 다른 블로그를 참조하시어 모범답안을 완성하시면 될 것 같습니다.

다른 고득점한 문제들도 추후 포스팅 하도록 하겠습니다. 마치겠습니다.
